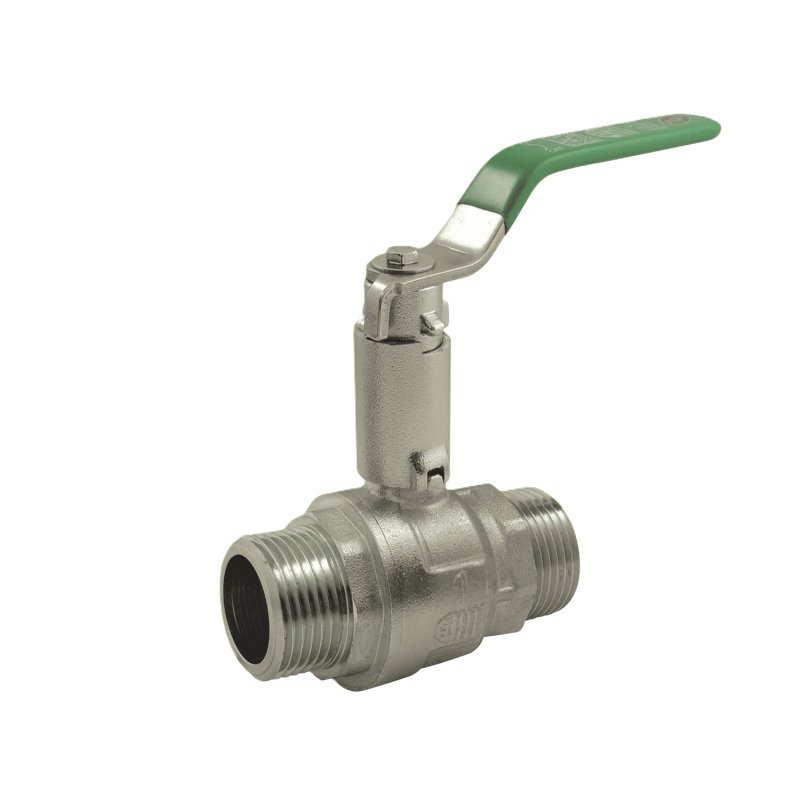

Válvula NF con prolongador Macho/Macho, palanca plana verde de inox

Ref. 562
- Válvula de esfera y realce fabricados en latón forjado CW617N, recubrimiento 100% cromado.
- Realce con parte exterior fija → Sin daños del material aislante.
- Alto espesor aislante en la parte fija → 40 mm mínimo (valor más alto según tamaño).
- Paso total.
- Asiento plano y ancho.
- Conexión roscadas hembra y macho según la norma ISO 228-1 (BSPP).
- Palanca plano verde y sus elementos de fijación fabricados en inox 304 (protección anticorrosión), reversible con indicador de dirección ON/OFF.
- Diseñada, fabricada y controlada según la norma NF079 DT9.
- Estanqueidad testada al 100%.
- Eje anti-expulsión.
- Estanqueidad por doble junta tórica de EPDM.
- Válvula anticorrosión : probada y aprobada 200 horas de ensayo de niebla salina.
- Identificación y trazabilidad (fecha de fabricación, PN, DN, NF, ACS, EZFITT).
- QR code en la palanca (acceso a las fichas técnicas y las instrucciones desde un smartphone) y etiqueta individual en 2 idiomas con código de barras.
ILV Ver el kit ILV NF
Ver todas las configuraciones
Ø Código UV Caja Palé Stock Cantidad
1/2" 59622 8 8 64
3/4" 59623 6 6 48
1" 59624 4 4 32
1"1/4 59625 1 1 28
1"1/2 59626 1 1 18
2" 59627 1 1 11
Créer
Válvula NF con prolongador Macho/Macho, palanca plana verde de inox
Ø Kg PN C* D L L1 L2 H
1/2" 0.322 40 113 14 62 30 88 90
3/4" 0.435 40 124.5 19 73 39 88 96
1" 0.679 40 129.5 24.5 84 47 114 108
1"1/4 0.828 25 159 32 90 58 114 123.5
1"1/2 1.319 25 176 38.5 109 71 142 145
2" 2.078 16 194 49 127 89 142 154
(mm)
