  • Válvula 2 vías Hembra/Hembra, palanca plana roja

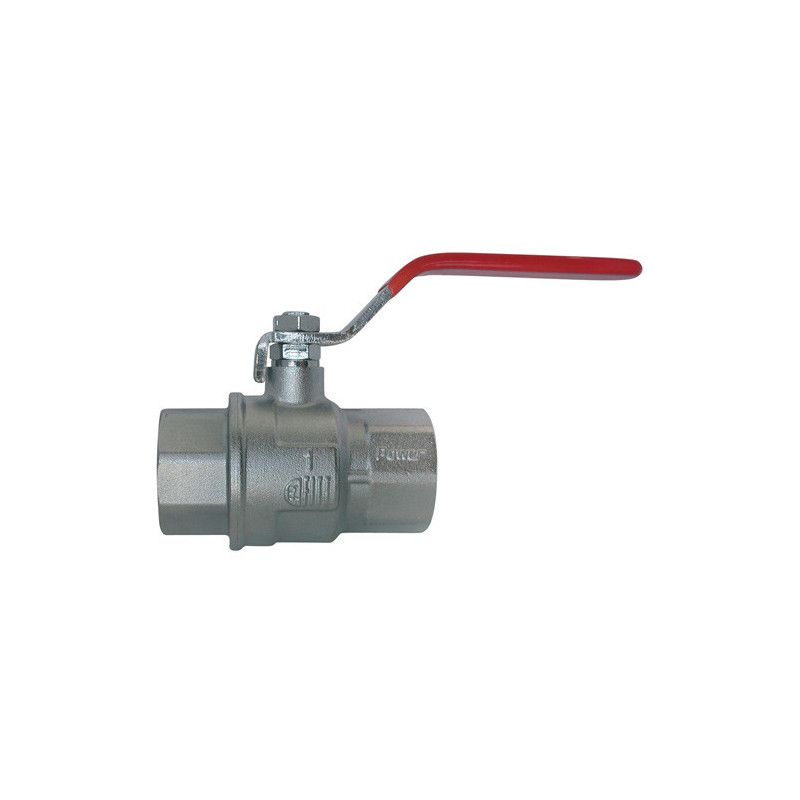

Válvula 2 vías Hembra/Hembra, palanca plana roja

Ref. 320
• Paso total
• Cuerpo, esfera, latón CW617N
• Temperatura -20 °C +160°C
• Sello doble : 2 o-rings VITON & 1 prensaestopa
• Largo rosca ISO 7-1
• Número de porción y fecha de producción impreso en el cuerpo y la palanca
ILV Ver el kit ILV POWER
Cambiar palanca
Ver todas las configuraciones
Ø Código UV Caja Palé Stock Cantidad
1/4" 39201 18 18 144
3/8" 39202 18 18 144
1/2" 39203 12 12 96
3/4" 39204 9 9 72
1" 39205 4 4 32
1"1/4 39206 1 1 24
1"1/2 39207 1 1 18
2" 39208 1 1 12
2"1/2 39209 1 1 6
3" 39210 1 1 2
4" 39211 1 1 2
Créer
Válvula 2 vías Hembra/Hembra, palanca plana roja
Ø Kg PN D L L1 L2 H
1/4" 0.16 64 10 52 24 82 45
3/8" 0.14 64 10 52 24 82 45
1/2" 0.223 40 15 62 32 100 57
3/4" 0.355 40 20 69 39 114 66
1" 0.535 40 25 83 49 114 68
1"1/4 0.95 32 32 96 59 145 85
1"1/2 1.345 25 40 108 73 145 91
2" 1.92 25 50 126 89 162 108
2"1/2 3.906 25 63 152 111 216 131
3" 5.37 25 75 176 130 216 141
4" 9.15 25 95 214 162 243 157
(mm)

Documentos descargables

Nombre Tipo Tamaño
Descargas Válvula de esfera Power de latón cromado - PN40 2 vías, H/H, paso total + palanca plana pdf 0.32 Mo Descargas Descargas
Télécharger

Válvula de esfera Power de latón cromado - PN40 2 vías, H/H, paso total + palanca plana

0.32 Mo pdf
