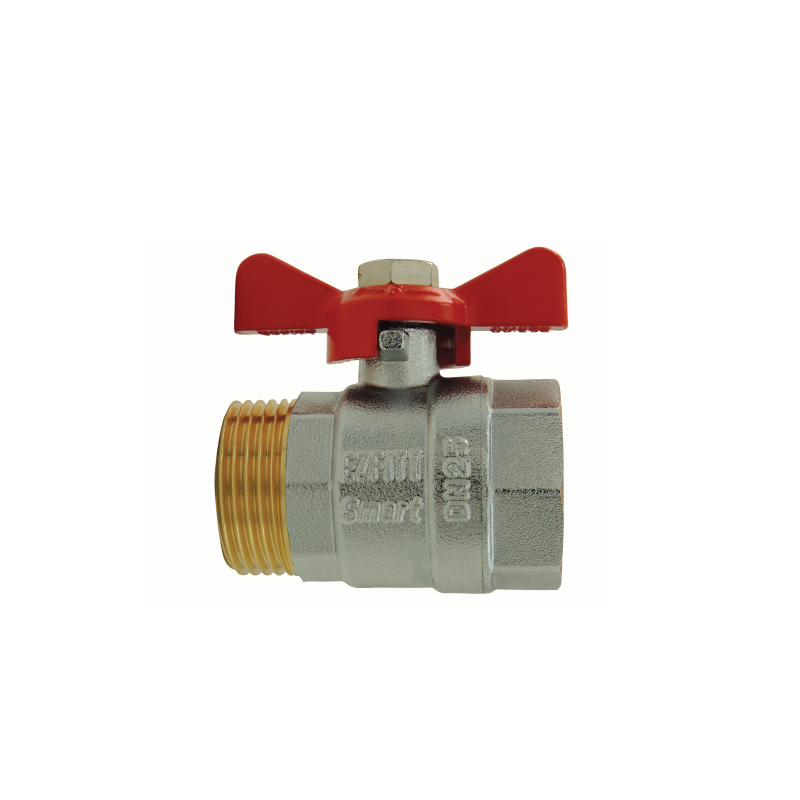

Válvula Macho/Hembra, palanca mariposa roja
Ref. 124
- Válvula de latón forjado, niquelado en las superficies exteriores.
- Diseñada, fabricada y controlada según la norma Europea EN 13828.
- Paso estándar.
- Estanqueidad por doble junta tórica de EPDM.
- Eje antiexplosión.
- Roscados hembras BSPP según la norma ISO 228-1.
- Asiento plana para permitir una estanqueidad por junta plana.
- Palanca reversible con indicador de dirección ON/OFF.
- Código datamatrix en la etiqueta (acceso a las fichas técnicas desde un Smartphone).
- Identificación y trazabilidad (fecha de fabricación, PN, DN, ACS, EZFITT Smart).
- Estanqueidad testada al 100%.
- Temperatura : -10°C/+120°C
- Diseñada, fabricada y controlada según la norma Europea EN 13828.
- Paso estándar.
- Estanqueidad por doble junta tórica de EPDM.
- Eje antiexplosión.
- Roscados hembras BSPP según la norma ISO 228-1.
- Asiento plana para permitir una estanqueidad por junta plana.
- Palanca reversible con indicador de dirección ON/OFF.
- Código datamatrix en la etiqueta (acceso a las fichas técnicas desde un Smartphone).
- Identificación y trazabilidad (fecha de fabricación, PN, DN, ACS, EZFITT Smart).
- Estanqueidad testada al 100%.
- Temperatura : -10°C/+120°C
Ver el kit ILV SMART
Cambiar palanca
| Ø | Kg | PN | ØD | ØE | L1 | L2 | H |
|---|---|---|---|---|---|---|---|
| 3/8" | 0.081 | 32 | 10 | 23 | 40 | 44 | 30 |
| 1/2" | 0.115 | 32 | 13.5 | 27 | 45 | 44 | 34 |
| 3/4" | 0.164 | 32 | 18 | 33 | 50.5 | 53 | 37 |
| 1" | 0.274 | 32 | 22 | 40 | 61 | 63 | 44.5 |
Documentos descargables
| Nombre | Tipo | Tamaño | |
|---|---|---|---|
 Ficha técnica - Smart - Válvula H/H, palanca plana roja - Ref : 120, 120 PB, 123, 126, 121, 121 PB, 124, 122, 122 PB, 125, 130, 801, 803, 912, 807, 914 |
3.05 Mo |
 Descargas
|
Ficha técnica - Smart - Válvula H/H, palanca plana roja - Ref : 120, 120 PB, 123, 126, 121, 121 PB, 124, 122, 122 PB, 125, 130, 801, 803, 912, 807, 914
3.05 Mo pdf
