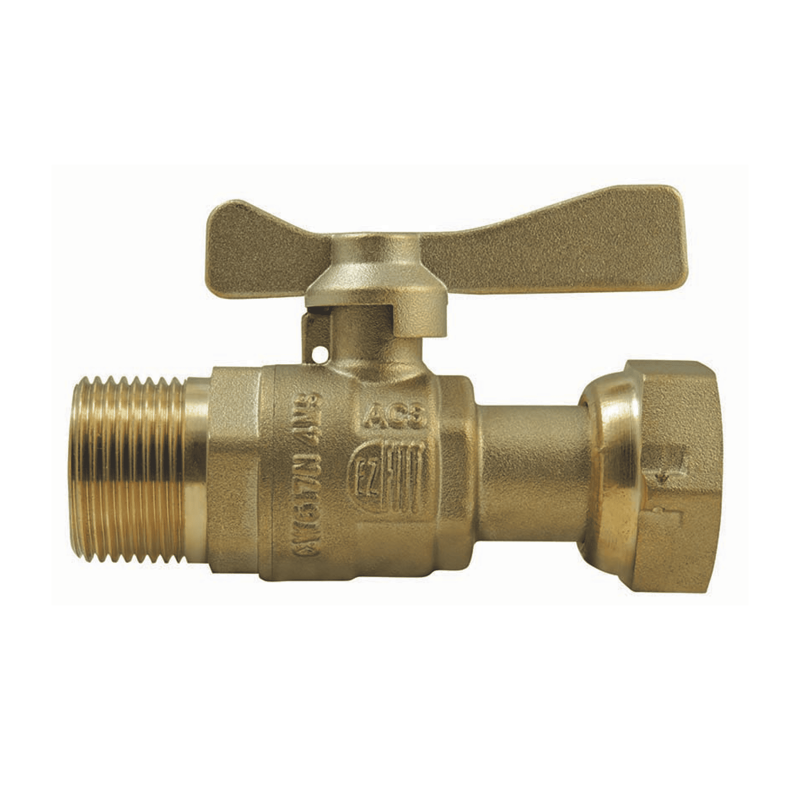

Vanne av/ap compteur, Mâle, modèle long, poignée asymétrique laiton
Réf. 242
- Ecrou tournant avec 1 trou de plombage
- Matière laiton CW617N
- Joint torique en NBR (80°C max)
- Siège en PTFE
- Poignée papillon asymétrique (laiton)
- PN25
- Matière laiton CW617N
- Joint torique en NBR (80°C max)
- Siège en PTFE
- Poignée papillon asymétrique (laiton)
- PN25
Voir le Kit ILV ADVANCE
Changer de modèle
| ØA x ØB | Kg | PN | D | L1 | L2 | H |
|---|---|---|---|---|---|---|
| 1/2" x 3/4" | 0.254 | 25 | 15 | 80 | 68 | 41 |
| 3/4" x 3/4" | 0.268 | 25 | 15 | 80 | 68 | 41 |
| 3/4" x 1" | 0.42 | 25 | 20 | 82 | 71 | 47 |
Documents téléchargeables
| Nom | Type | Taille | |
|---|---|---|---|
| Fiche technique - Advance - RTS avant/après compteur MF, modèle long, poignée papillon asymétrique - Réf : 242 | 0.7 Mo | Téléchargement | |
| Fiche technique - Advance - RTS à purge avant/après compteur MF, poignée papillon asymétrique - Réf : 246 | 0.63 Mo | Téléchargement |
Fiche technique - Advance - RTS avant/après compteur MF, modèle long, poignée papillon asymétrique - Réf : 242
0.7 Mo pdf
Fiche technique - Advance - RTS à purge avant/après compteur MF, poignée papillon asymétrique - Réf : 246
0.63 Mo pdf
