Vanne à réhausse Mâle/Femelle, poignée plate rouge
Réf. 253
• Passage intégral
• Corps, sphère et manchon en laiton matricé OT58 chromé
• Température maximum 120 °C
• PN 32
• Sièges PTFE - O-ring EPDM
• Poignée et écrou en acier chromé
• Etanchéité par technologie double joint o-ring
• Axe chromé boulonné
• Filetage ISO228
• ACS
• Agrément et marquage "CE"
• Numéro de lot et date de fabrication sur le corps
Voir le Kit ILV ADVANCE
Changer de raccordement

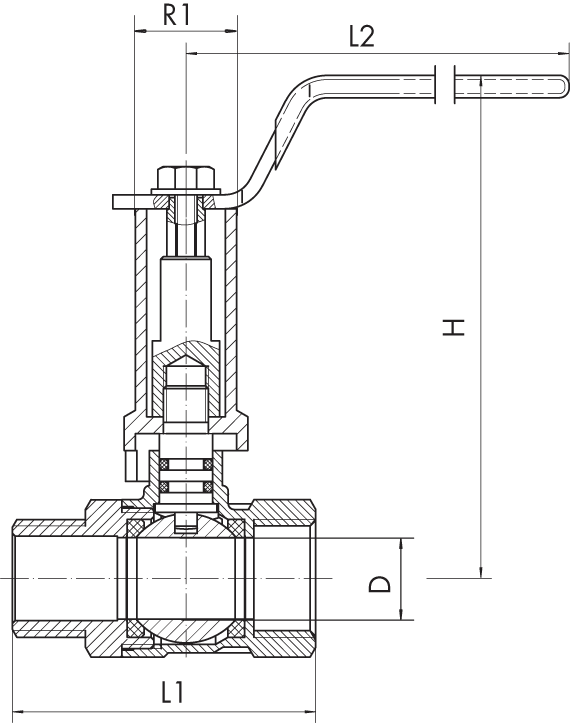

| Ø | Kg | PN | D | L1 | R1 | L2 | H |
|---|---|---|---|---|---|---|---|
| 1/2" | 0.245 | 40 | 14.5 | 54 | 22 | 87 | 89 |
| 3/4" | 0.345 | 40 | 19 | 65 | 22 | 87 | 95 |
| 1" | 0.511 | 40 | 24 | 76 | 22 | 100 | 99 |
| 1"1/4 | 0.66 | 25 | 30 | 87 | 24 | 100 | 103 |
| 1"1/2 | 1.033 | 25 | 37 | 100 | 31 | 129 | 117 |
| 2" | 1.442 | 25 | 47 | 113 | 31 | 129 | 126 |
