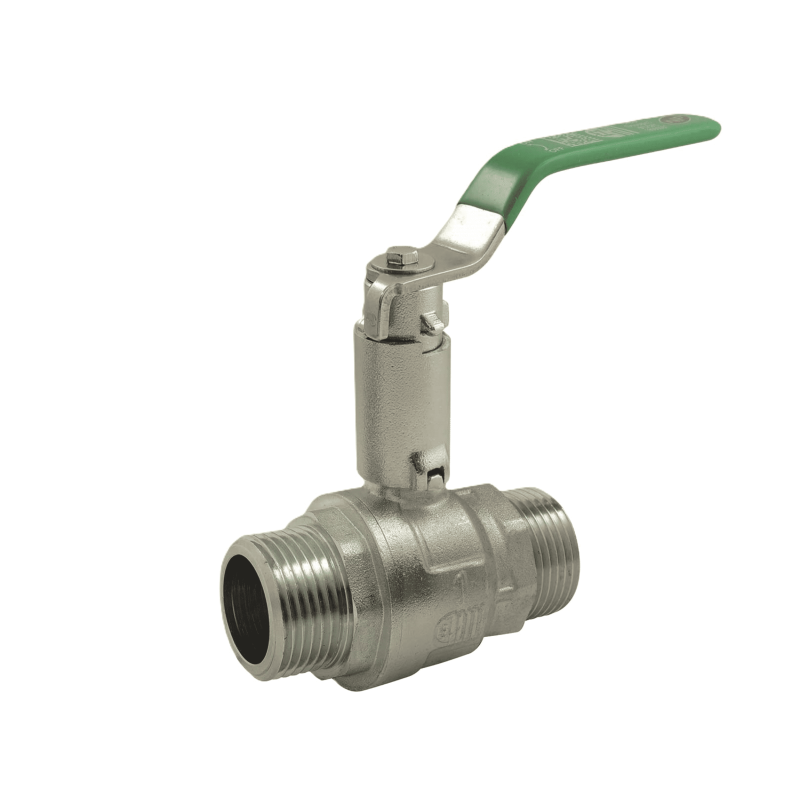

Vanne NF à réhausse Mâle/Mâle, poignée plate verte en inox

Réf. 562

Caractéristiques techniques :

- Vanne à boisseau sphérique et réhausse en laiton matricé CW617N, revêtement 100% chromé
- Conception, fabrication et contrôle suivant la norme NF079
- Réhausse avec pièce extérieure fixe : aucune dégradation du calorifuge
- Grande épaisseur de calorifuge sur la partie fixe : 40 mm minimum (valeur plus importante suivant taille)
- Passage intégral
- Température de 110°C en pointe (-5°C à +90°C en continu)
- Raccordement ISO 228-1
- Etanchéité par double joint torique EPDM
- Axe inéjectable
- Poignée + écrou en inox (anti-corrosion)
- Flashcode sur poignée (permet d'accéder aux fiches techniques et aux notices à partir d'un smartphone)
- Traçabilité totale du Réf (numéro de lot sur le corps et la poignée)

Certification

• NF
• ACS

Voir le Kit ILV NF

Voir toutes les configurations

Réf. 562

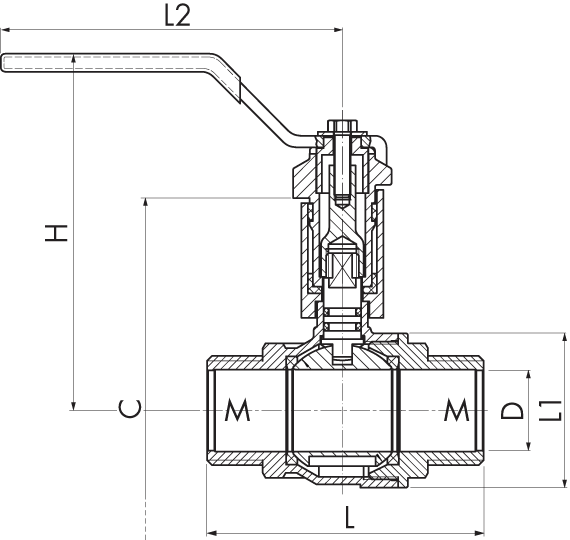

Schéma et caractéristiques

Ø	Code
1/2"	59622	8	8	64
3/4"	59623	6	6	48
1"	59624	4	4	32
1"1/4	59625	1	1	28
1"1/2	59626	1	1	18
2"	59627	1	1	11

Ø	Kg	PN	C*	D	L	L1	L2	H
1/2"	0.322	40	113	14	62	30	88	90
3/4"	0.435	40	124.5	19	73	39	88	96
1"	0.679	40	129.5	24.5	84	47	114	108
1"1/4	0.828	25	159	32	90	58	114	123.5
1"1/2	1.319	25	176	38.5	109	71	142	145
2"	2.078	16	194	49	127	89	142	154
