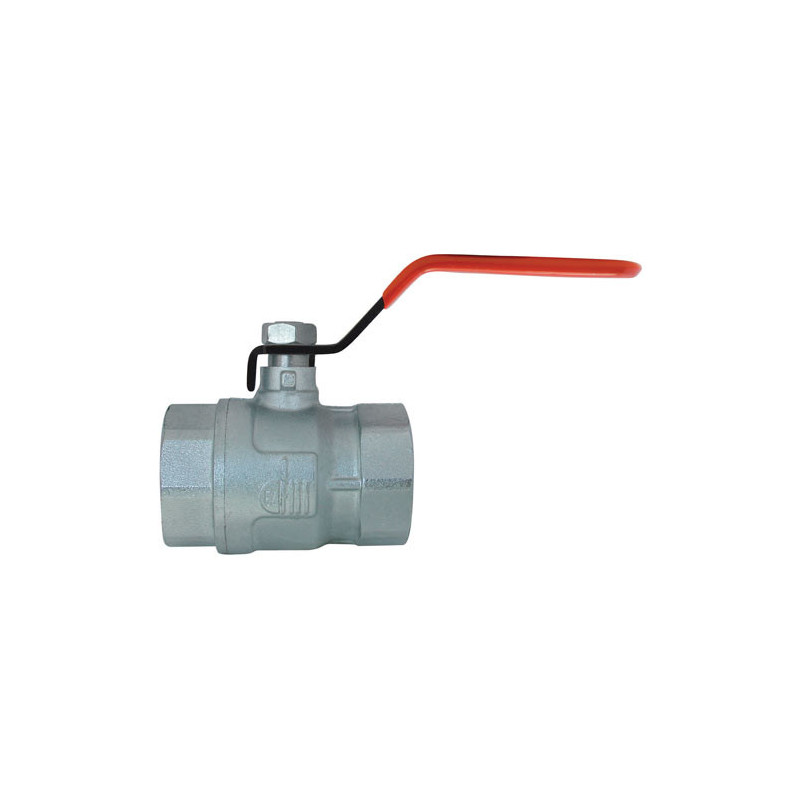

Vanne Femelle/Femelle, poignée plate rouge

Réf. 220

Caractéristiques Techniques :
• Laiton matricé, modèle lourd, passage intégral, PN40
• Conception, fabrication et contrôle suivant la norme EN 13828
• Température d'utilisation : -10°C à +120°C
• Filetage ISO 228-1
• Revêtement 100% chromé (corps, sphère et axe)
• Poignée en acier avec revêtement zinc-aluminium noir anti-corrosion
• Etanchéité par double joint torique EPDM
• Axe inéjectable
• Poignée réversible avec indication du sens de manoeuvre
• Flashcode sur poignée permettant d'accéder aux fiches techniques et aux notices à partir d'un smartphone
• Marquage PN, DN, date de fabrication, ACS sur corps et poignée

Certifications :
• ACS

ILV Voir le Kit ILV ADVANCE
  • ACS
  • 4MS
Changer de poignée
Voir toutes les configurations
Ø Code UV Carton Palette Stock Qté
1/4" 29200 20 20 160
3/8" 29201 20 20 160
1/2" 29202 14 14 112
3/4" 29203 12 12 96
1" 29204 8 8 64
1"1/4 29205 1 1 45
1"1/2 29206 1 1 30
2" 29207 1 1 20
2"1/2 29208 1 1 10
3" 29209 1 1 6
4" 29210 1 1 4
Créer
Vanne Femelle/Femelle, poignée plate rouge
Ø Kg PN D L1 E L2 H
1/4" 0.112 64 8 38 23 80 42
3/8" 0.112 40 10 40 24 80 43
1/2" 0.154 40 14.5 46 28 80 46
3/4" 0.264 40 19 57 36 100 54
1" 0.386 40 24 66 43 100 58
1"1/4 0.525 25 30 77 52 114 68
1"1/2 0.831 25 37 87 63 142 83
2" 1.256 25 47 100 79 142 91
2"1/2 2.357 25 62 132 103 182 110
3" 3.478 25 71 146 118 243 122
4" 5.604 25 92 172 152 243 148
(mm)
