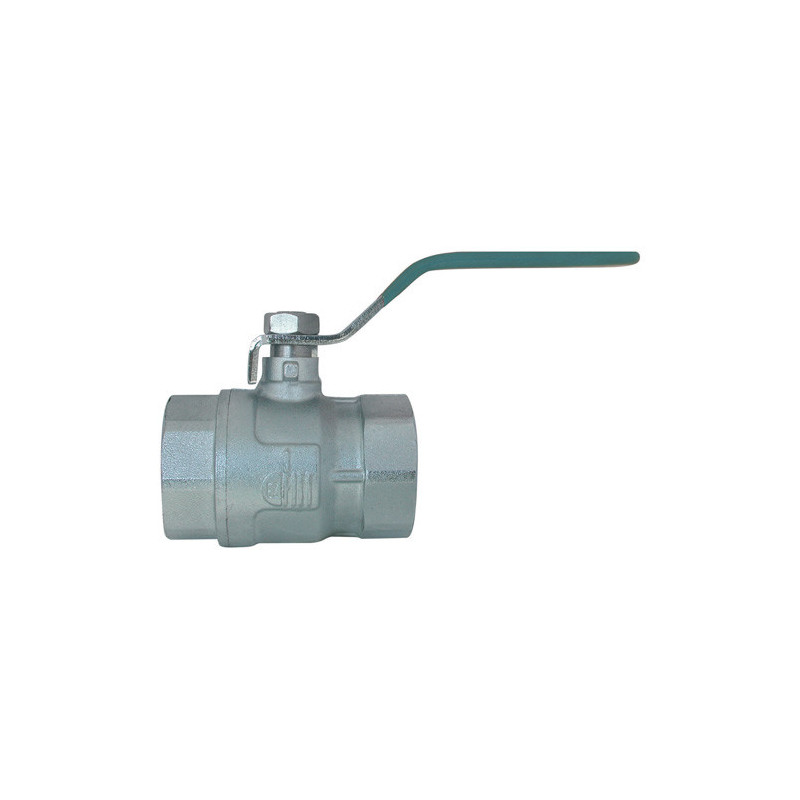

  • Vanne Femelle/Femelle, poignée inox

Vanne Femelle/Femelle, poignée inox

Réf. 280
Caractéristiques Techniques :
• Laiton matricé, modèle lourd, passage intégral, PN40
• Conception, fabrication et contrôle suivant la norme EN 13828
• Revêtement 100% chromé (corps, sphère et axe)
• Température d'utilisation : -10°C à +120°C
• Filetage ISO 228-1
• Etanchéité par double joint torique EPDM
• Axe inéjectable
• Poignée + écrou en inox
• Poignée réversible avec indication du sens de manoeuvre
• Flashcode sur poignée permettant d'accéderaux fiches techniques et aux notices à partir d'un smartphone
• Marquage PN, DN, date de fabrication, CE, ACS sur corps et poignée

Certifications :
• ACS
ILV Voir le Kit ILV ADVANCE
  • ACS
  • 4MS
Changer de poignée
Voir toutes les configurations
Ø Code UV Carton Palette Stock Qté
1/4" 29800 20 20 160
3/8" 29801 20 20 160
1/2" 29802 14 14 112
3/4" 29803 12 12 96
1" 29804 8 8 64
1"1/4 29805 1 1 45
1"1/2 29806 1 1 30
2" 29807 1 1 20
2"1/2 29808 1 1 10
3" 29809 1 1 6
4" 29810 1 1 4
Créer
Vanne Femelle/Femelle, poignée inox
Ø Kg PN D L1 E L2 H
1/4" 0.112 64 8 38 23 80 42
3/8" 0.112 40 10 40 24 80 43
1/2" 0.154 40 14.5 46 28 80 46
3/4" 0.264 40 19 57 36 100 54
1" 0.386 40 24 66 43 100 58
1"1/4 0.525 25 30 77 52 114 68
1"1/2 0.831 25 37 87 63 142 83
2" 1.256 25 47 100 79 142 91
2"1/2 2.357 25 62 132 103 182 110
3" 3.478 25 71 146 118 243 122
4" 5.604 25 92 172 152 243 148
(mm)

Documents téléchargeables

Nom Type Taille
Téléchargement Fiche technique - Advance - RTS - Réf : 220, 220 PB, 280, 223, 223 PB, 221, 221 PB, 224, 224 PB, 222, 222 PB, 225, 225 PB pdf 2.02 Mo Téléchargement Téléchargement
Télécharger

Fiche technique - Advance - RTS - Réf : 220, 220 PB, 280, 223, 223 PB, 221, 221 PB, 224, 224 PB, 222, 222 PB, 225, 225 PB

2.02 Mo pdf
