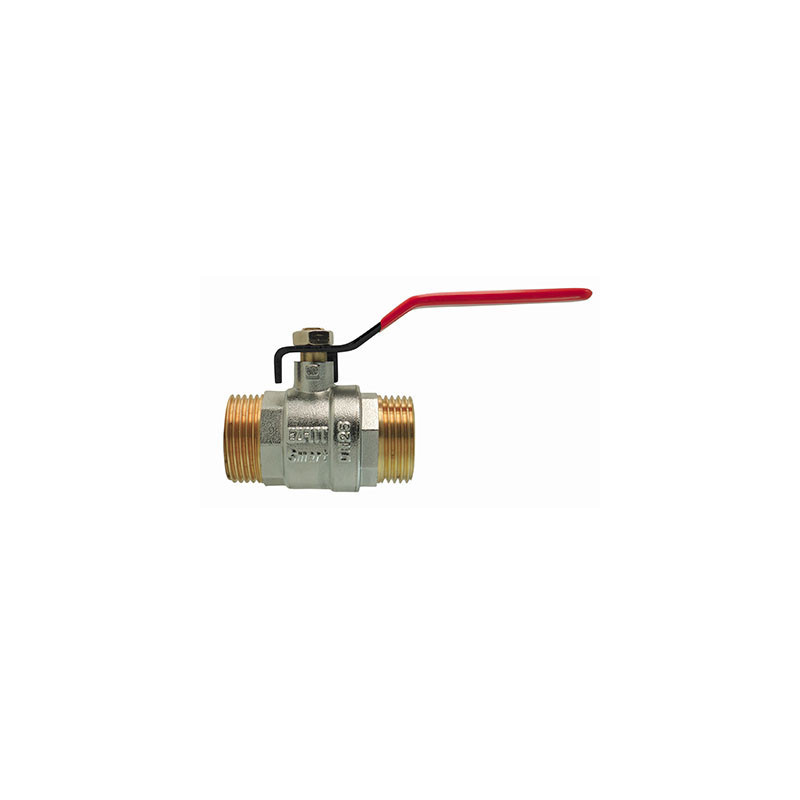

Vanne Mâle/Mâle, poignée plate rouge
search
  • Vanne Mâle/Mâle, poignée plate rouge

Vanne Mâle/Mâle, poignée plate rouge

Réf. 122
- Vanne en laiton matricé, nickelé sur les surfaces extérieures.
- Conçue, fabriquée et contrôlée selon la norme européenne EN 13828.
- Passage standard.
- Etanchéité par double joint torique EPDM.
- Axe inéjectable.
- Embouts taraudés BSPP (gaz) selon norme ISO 228-1.
- Portées planes pour réaliser une étanchéité par joint plat.
- Poignée réversible avec indication du sens de manoeuvre ON/OFF.
- Data matrix code sur poignée et étiquette (accès aux fiches techniques via un smartphone).
- Marquage et traçabilité (date de fabrication, PN, taille, ACS, EZFITT Smart).
- Etanchéité testée à 100% en usine.
- Température : -10°C/+120°C
ILV Voir le Kit ILV SMART
  • ACS
  • 4MS
Changer de poignée
Voir toutes les configurations
Ø Code UV Carton Palette Stock Qté
3/8" 19221 22 22 176
1/2" 19222 20 20 160
3/4" 19223 15 15 120
1" 19224 9 9 72
Créer
Vanne Mâle/Mâle, poignée plate rouge

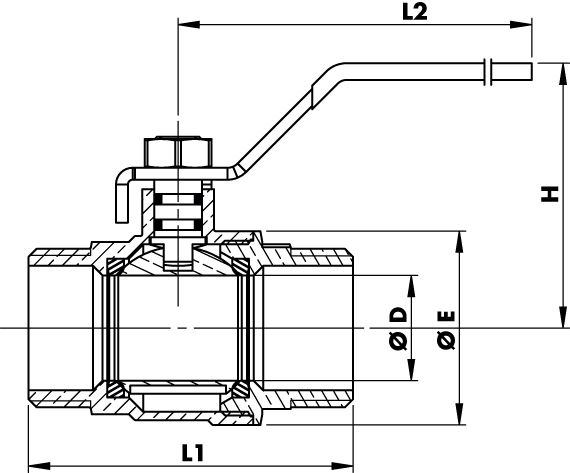

Ø Kg PN ØD ØE L1 L2 H
3/8" 0.111 32 10 23 47 77 40
1/2" 0.147 32 13.5 27 52.5 85 43
3/4" 0.196 32 18 33 57 85 46
1" 0.322 32 22 40 68 104 55
(mm)

Documents téléchargeables

Nom Type Taille
Téléchargement Fiche technique - Smart - RTS - Réf : 120, 120 PB, 123, 126, 121, 121 PB, 124, 122, 122 PB, 125, 130, 801, 803, 912, 807, 914 pdf 3.05 Mo Téléchargement Téléchargement
Télécharger

Fiche technique - Smart - RTS - Réf : 120, 120 PB, 123, 126, 121, 121 PB, 124, 122, 122 PB, 125, 130, 801, 803, 912, 807, 914

3.05 Mo pdf
