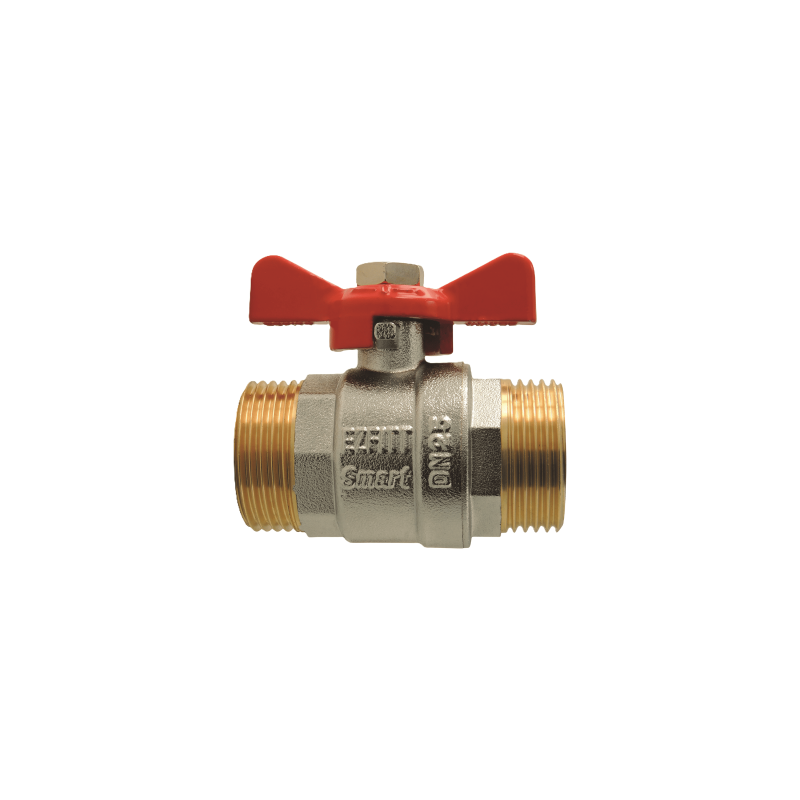

Vanne Mâle/Mâle, poignée papillon rouge
Réf. 125
- Vanne en laiton matricé, nickelé sur les surfaces extérieures.
- Conçue, fabriquée et contrôlée selon la norme européenne EN 13828.
- Passage standard.
- Etanchéité par double joint torique EPDM.
- Axe inéjectable.
- Embouts taraudés BSPP (gaz) selon norme ISO 228-1.
- Portées planes pour réaliser une étanchéité par joint plat.
- Poignée réversible avec indication du sens de manoeuvre ON/OFF.
- Data matrix code sur étiquette (accès aux fiches techniques via un smartphone).
- Marquage et traçabilité (date de fabrication, PN, taille, ACS, EZFITT Smart).
- Etanchéité testée à 100% en usine.
- Température : -10°C/+120°C
Voir le Kit ILV SMART
Changer de poignée
| Ø | Kg | PN | ØD | ØE | L1 | L2 | H |
|---|---|---|---|---|---|---|---|
| 3/8" | 0.089 | 32 | 10 | 23 | 47 | 44 | 30 |
| 1/2" | 0.125 | 32 | 13.5 | 27 | 52.5 | 44 | 34 |
| 3/4" | 0.173 | 32 | 18 | 33 | 57 | 53 | 37 |
| 1" | 0.293 | 32 | 22 | 40 | 68 | 63 | 44.5 |
