  • Vanne Mâle/Mâle, poignée papillon bleue

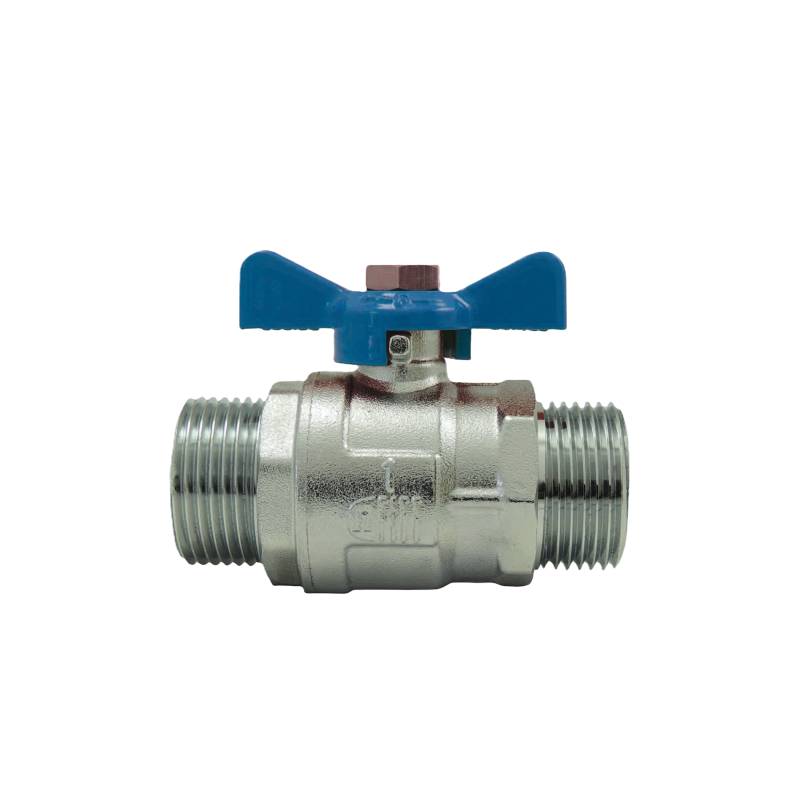

Vanne Mâle/Mâle, poignée papillon bleue

Réf. 225 PB
Caractéristiques Techniques :
• Laiton matricé, modèle lourd, passage intégral, PN40
• Conception, fabrication et contrôle suivant la norme EN 13828
• Température d'utilisation : -10°C à +120°C
• Filetage ISO 228-1
• Revêtement 100% chromé (corps, sphère et axe)
• Etanchéité par double joint torique EPDM
• Axe inéjectable
• Marquage PN, DN, date de fabrication, ACS

Certifications :
• ACS
ILV Voir le Kit ILV ADVANCE
  • ACS
  • 4MS
Changer de poignée
Voir toutes les configurations
Ø Code UV Carton Palette Stock Qté
3/8" 29251PB 20 20 160
1/2" 29252PB 14 14 112
3/4" 29253PB 12 12 96
1" 29254PB 7 7 56
Créer
Vanne Mâle/Mâle, poignée papillon bleue
Ø Kg PN D L1 E L2 H
3/8" 0.103 40 10 48 24 44 36
1/2" 0.15 40 14.5 61 28 44 36
3/4" 0.262 40 19 71 36 53 46
1" 0.425 40 24 85 43 63 53
(mm)
