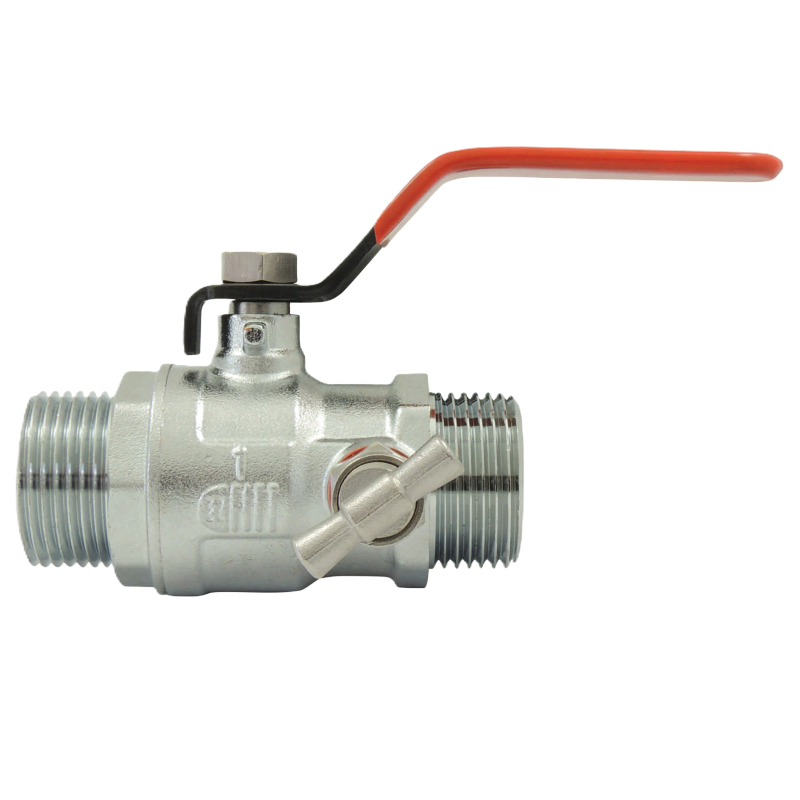

Vanne à purge Mâle/Mâle, poignée plate rouge
Réf. 230
• Passage intégral
• Corps, sphère et manchon en laiton matricé OT58 chromé
• Température maximum 120 °C
• PN 32
• Sièges PTFE - O-ring EPDM
• Poignée et écrou en acier chromé
• Etanchéité par technologie double joint o-ring
• Axe chromé boulonné
• Filetage ISO228
• ACS
• Agrément et marquage "CE"
• Numéro de lot et date de fabrication sur le corps
• Corps, sphère et manchon en laiton matricé OT58 chromé
• Température maximum 120 °C
• PN 32
• Sièges PTFE - O-ring EPDM
• Poignée et écrou en acier chromé
• Etanchéité par technologie double joint o-ring
• Axe chromé boulonné
• Filetage ISO228
• ACS
• Agrément et marquage "CE"
• Numéro de lot et date de fabrication sur le corps
Voir le Kit ILV ADVANCE
Changer de poignée
| Ø | Kg | PN | D | L1 | E | L2 | H |
|---|---|---|---|---|---|---|---|
| 3/8" | 0.142 | 40 | 10 | 45 | 24 | 44 | 36 |
| 1/2" | 0.197 | 40 | 14.5 | 52 | 28 | 44 | 36 |
| 3/4" | 0.296 | 40 | 19 | 62 | 36 | 53 | 46 |
| 1" | 0.438 | 40 | 24 | 73 | 43 | 63 | 53 |
